Baoji Taicheng Kledd Metall Materialer Co., Ltd
+86-17729305422
C11000 Kobberkledd stålplate

C11000 Kobberkledd stålplate

Den C11000 kobberkledde stålplaten produsert ved å kombinere karbonstål som basislag og kobberkledde lag får nå mer og mer oppmerksomhet. Denne komposittplaten gir fullt spill til fordelene til de to materialene, som ikke bare har korrosjonsmotstand, slitestyrke, høy ledningsevne og termisk ledningsevne til kobber, men også har fordelene med høy styrke og lav pris på karbonstål, så kobber/stål komposittplaten har gode bruksmuligheter.

Sende bookingforespørsel
  • Beskrivelse
    1 Produktbeskrivelse



    C11000 kobberkledd stålplate har vært mye brukt fordi den har både de spesielle egenskapene til det kledde materialet og styrken og stivheten til grunnmaterialet. Den kobberkledde stålplaten C11000 produsert ved å kombinere karbonstål som basislag og kobberkledd lag får nå mer og mer oppmerksomhet. Denne komposittplaten gir fullt spill til fordelene til de to materialene, som ikke bare har korrosjonsmotstand, slitestyrke, høy ledningsevne og termisk ledningsevne til kobber, men også har fordelene med høy styrke og lav pris på karbonstål, så kobber/stål komposittplaten har gode bruksmuligheter. Den brukes hovedsakelig innen militærindustri, elektronikk, kjøkkenutstyr og arkitektonisk dekorasjon. Andre felt inkluderer varmeveksler, synkroniseringsdråpering, reduksjonsturbin, lagerbuss, etc. i bilindustrien, og elektroder i metallurgisk industri.



    Copper Clad Steel Plate supplier
    buy Copper Clad Steel Plate



    2 Produktfunksjoner

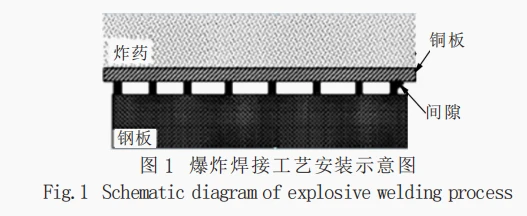

    For tiden produseres kobber/stål komposittplater hovedsakelig ved eksplosiv binding, eksplosiv pluss rullebinding og diffusjonsbinding. Komposittplatene som brukes i denne artikkelen er produsert av eksplosjonen. Produksjonsprosessen for den eksplosive komposittmetoden er som følger: Sett først komposittplaten på bunnplaten, og bruk en gappute i midten for å opprettholde en viss avstand. Legg et lag med eksplosiver og detonatorer på komposittplaten. Når eksplosivene detoneres av detonatorer, vil eksplosivene spre seg fremover på komposittplaten med detonasjonshastigheten. Den enorme kinetiske energien som genereres av detonasjonsbølgen og eksplosiv rask ekspansjon overføres til den kledde platen, som driver den kledde platen til å bevege seg mot underlaget med høy hastighet. Den kledde platen og underlaget kolliderer suksessivt ved kontaktpunktet, noe som resulterer i sterk plastisk deformasjon. I denne prosessen omdannes mesteparten av den kinetiske energien til varmeenergi, og en stor mengde varmeenergi smelter metallet under tilstanden til nesten adiabatisk, og realiserer sveisekombinasjonen under påvirkning av høyt trykk. Figur 1 er installasjonsdiagrammet for den eksplosive sveiseprosessen.



    Copper Clad Steel Plate factory



    3Effekt av gløding på mikrostruktur



    Kobber/stål-komposittplaten vil gjennomgå tre forskjellige stadier av gjenvinning, rekrystallisering og kornvekst under gløding, som kan brukes til å endre strukturen til metallet for å oppnå pålitelige egenskaper. Ulike varmebehandlingstemperaturer vil påvirke mikrostrukturen til kobber/stål komposittplate, men mikrostrukturen til Q235B og mikrostrukturen til kobber ved temperaturer lavere enn 700 grader har liten endring, noe som indikerer at utvinning skjer ved denne temperaturen. Figur 7 viser mikrostrukturen til kobber når den er glødet ved 750 og 800 grader. Det kan sees at den fullt utvokste rekrystalliserte strukturen dannes ved 750 grader. Det kan fastslås at de uforvrengte nye kornene vil bli regenerert i den deformerte matrisen over 750 grader, og kornveksten vil skje med økningen i temperaturen. Derfor kan det fastslås at glødetemperaturen på ca. 700 grader er den kritiske temperaturen for gjenvinning og rekrystallisering av kobber/stål komposittplate.



    4 SEM og EDS analyse



    På grunn av diffusjon av elementer under eksplosiv sveising og varmebevarende effekt av glødebehandling, vil elementdiffusjon forekomme ved bindingsgrensesnittet, hovedsakelig diffusjon av Fe og Cu. På den ene siden bidrar elementdiffusjon til forbedring av bindingsgrensesnittstyrken; På den annen side kan metallforbindelser produseres for å redusere bindingsstyrken. Figur 8 viser diffusjonen av Cu- og Fe-elementer ved bindingsgrensesnittet til kobber/stålkomposittplate og tykkelsen på grensesnittdiffusjonslaget under forskjellige glødetemperaturer. Det kan sees at med økningen av glødetemperaturen, blir tykkelsen på legeringselementets diffusjonslag bredere. Det produseres imidlertid ingen forbindelse og tykkelseslaget endres ikke mye under varmebehandlingen, 650 grader og 700 grader (kurvene er ikke gitt ved de to temperaturene begrenset til lengden), som er 1,5, 1,8 , og henholdsvis 2,0 μm. 700 graders gløding er egnet. Når temperaturen er høyere enn 750 grader, utvides tykkelsen på diffusjonslaget åpenbart og trinn vises, noe som indikerer at forbindelser produseres på grensesnittet, og diffusjonslaget tykner kraftig ved 800 grader, og smeltelaget tykner også. Konklusjonen ovenfor kan også trekkes ved å sammenligne tykkelsen på smeltelaget ved bølgetoppen i figur 9.





    Populære tags: c11000 kobberbelagt stålplate, Kina, produsenter, leverandører, fabrikk, tilpasset, kjøp, pris, kvalitet, tilbud, prisliste, på lager

(0/10)

clearall
